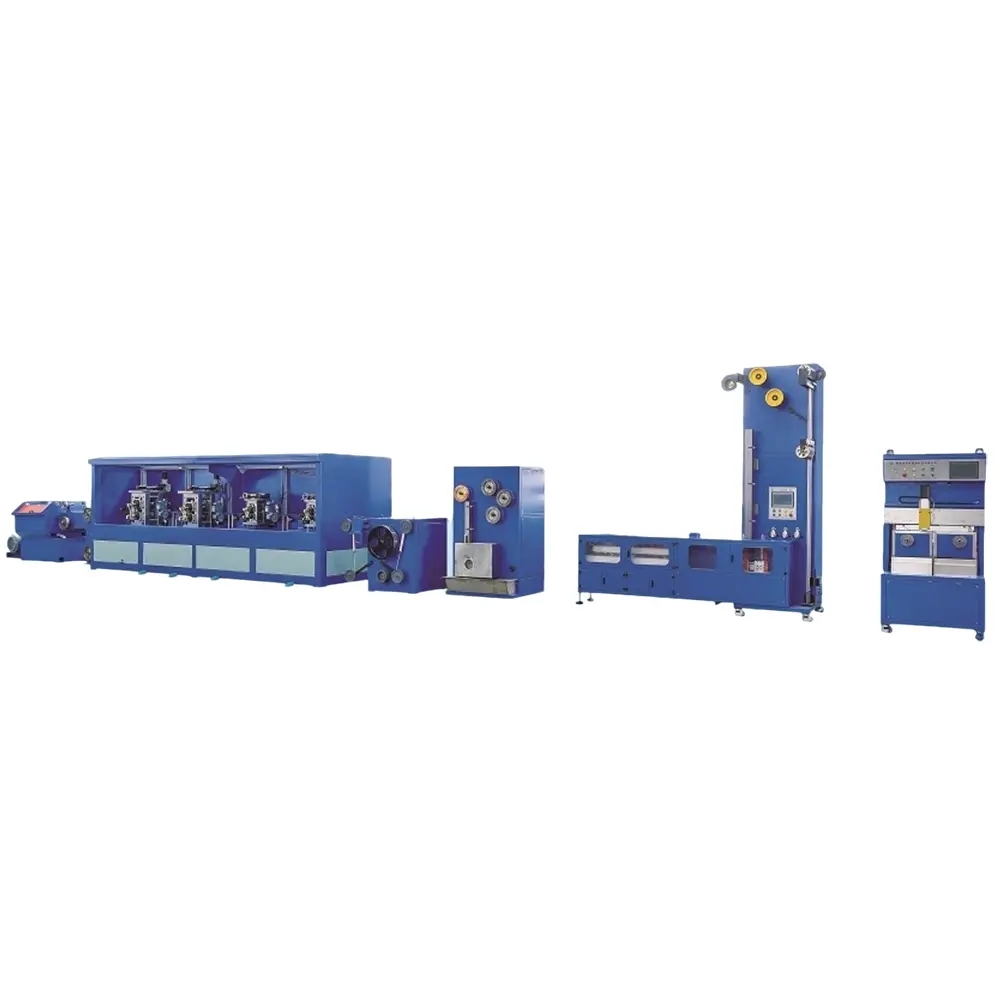

Ki jan yo asire presizyon nan soude nan fotovoltaik Welding Strip Rolling Mill

       Kesyon sa a ogmante lyen kle nan pwodiksyon an nan bann fotovoltaik soude. Photovoltaic Welding Strip Rolling Mill la sitou asire presizyon dimansyon ak konsistans aparans nan bann soude yo atravè twa metòd debaz: konsepsyon pyès ki nan konpitè presizyon, kontwòl an tan reyèl fèmen-bouk, ak optimize pwosesis.

1、 Precision pyès ki nan konpitè: garanti fondamantal pou kontwòl presizyon

       Materyèl se "skelèt la" ki asire presizyon, ak konsepsyon segondè-presizyon ak pwosesis nan tout bagay soti nan eleman debaz nan estrikti oksilyè.

Segondè dite ak wo-presizyon woule moulen

       Woulo se yon eleman kle ki dirèkteman kontakte fil metal epi li ba li yon fòm kwa-seksyonèl. Li se anjeneral te fè nan carbure tengstèn oswa materyèl asye gwo vitès, epi li se brutality nan sifas kontwole anba Ra0.1 μ m. Presizyon pwosesis li yo trè wo, ak tolerans dyamèt sifas roulo ak erè silendrik bezwen kontwole nan ± 0.001mm pou fè pou evite devyasyon gwosè teren soude ki te koze pa erè pwòp roulo a.

Rijid ankadreman ak sistèm transmisyon ki estab

       Se ankadreman an te fè nan Distribisyon entegral oswa segondè-fòs soude asye asire ke pa pral gen okenn deformation akòz presyon pandan pwosesis la woule. An menm tan an, sistèm transmisyon an (tankou motè servo ak vis boul) adopte konpozan segondè-presizyon, ki ka kontwole avèk presizyon vitès ak presyon rediksyon nan moulen an woule, evite woule enstabilite ki te koze pa clearance transmisyon oswa Vibration.

Gid presizyon ak mekanis pwezante

       Pandan pwosesis dewoulman ak dewoulman an, aparèy gid pneumatik oswa sèrvo yo ekipe pou asire ke fil metal la toujou antre sou aks sant moulen woule a, evite lajè teren inegal soude oswa ebarbur kwen ki te koze pa konpanse fil.

2 、Tan reyèl kontwòl fèmen-bouk: dinamik korije devyasyon presizyon

      Lyen ki genyen ant detèktè ak sistèm kontwòl pèmèt siveyans an tan reyèl ak koreksyon erè pandan pwosesis la woule, ki se "sèvo" ki asire presizyon.

Sou entènèt epesè / lajè deteksyon ak fidbak

      Lazè epesè kalib ak optik lajè kalib yo enstale nan sòti nan moulen an woule, ki ka kolekte done epesè ak lajè nan teren an soude plizyè douzèn fwa pou chak segonn. Si gwosè a depase ranje tolerans la, sistèm kontwòl la pral imedyatman ajiste kantite lajan an peze woulo liv (devyasyon epesè) oswa pozisyon gid (devyasyon lajè) pou reyalize koreksyon dinamik.

Kontwòl tansyon konstan

      Pandan tout pwosesis la soti nan dewoulman rive nan dewoulman, tansyon an nan fil la kontwole an tan reyèl pa yon Capteur tansyon, ak vitès yo dewoulman ak remonte yo ajiste pa yon sistèm servo asire tansyon ki estab (anjeneral kontwole nan ± 5N). Fluctuations tansyon yo ka lakòz teren an soude detire oswa konpresyon, dirèkteman afekte presizyon dimansyon. Kontwòl tansyon konstan ka efektivman evite pwoblèm sa a.

Kontwòl konpansasyon tanperati

      Pandan pwosesis la woule, friksyon ant moulen an woule ak baton an fil jenere chalè, ki ka lakòz ekspansyon tèmik ak kontraksyon nan moulen an woule, kidonk afekte gwosè a nan teren an soude. Gen kèk moulen woule-wo fen ki ekipe ak detèktè tanperati ak sistèm refwadisman pou kontwole tanperati a nan moulen woule an tan reyèl epi ajiste kantite dlo refwadisman pou konpanse devyasyon presizyon ki te koze pa chanjman tanperati.

3,Optimize pwosesis: Adapte ak diferan materyèl ak kondisyon spesifikasyon

      Pa optimize paramèt pwosesis pou diferan materyèl retire rad soude (tankou fèblan plake kwiv, kwiv pi bon kalite) ak espesifikasyon (tankou 0.15mm × 2.0mm, 0.2mm × 3.5mm), estabilite nan presizyon amelyore plis.

Distribisyon woule milti pase

      Pou pi epè materyèl fil anvan tout koreksyon, yo pa pral woule dirèkteman nan epesè sib la atravè yon sèl pas, men yo pral piti piti eklèsi nan 2-4 pas. Mete yon kantite rediksyon rezonab pou chak pas (tankou diminye pa 30% -40% nan premye pas la ak piti piti diminye nan pas ki vin apre) pou fè pou evite deformation inegal nan fil la oswa domaj nan moulen an woule ki te koze pa presyon woule twòp nan yon sèl pas.

Tretman andigman ak wilaj nan moulen woule

      Chwazi pwosesis tretman sifas moulen ki apwopriye a (tankou chrome plating, nitriding) ki baze sou materyèl fil la, epi matche li ak lwil oliv lubrifyan woule espesyalize. Bon lubrasyon ka diminye koyefisyan friksyon an, evite rayures sou sifas fil la, redwi pousantaj mete nan moulen woule a, epi pwolonje peryòd antretyen presizyon li yo.
