Ki sa ki riban PV ak ki jan li fabrike?

Ki sa ki riban PV, ak ki jan li fabrike?

PV ribanse yon kondiktè enpòtan pou transmisyon aktyèl nan modil fotovoltaik Silisyòm kristal. Li se tipikman te fè soti nan yon wo-konduktivite materyèl kwiv baz ki sibi woule, rkwir, ak fèblan-plating pwosesis. Tou depan de aplikasyon yo, riban PV yo premyèman kategori nan riban entèkoneksyon ak riban busbar.

Riban entèrkoneksyon konekte selil solè adjasan yo, ki mennen kouran an pwodwi pa selil yo nan fisèl selil la. Riban busbar, ki jeneralman pi gwo nan gwosè, kolekte kouran ki soti nan strings selil yo epi dirije li nan tèminal pwodiksyon modil la oswa bwat junction. Kontinwe, presizyon dimansyon riban an, dwat, inifòmite kouch, ak pwopriyete mekanik dirèkteman afekte estabilite nan pwosesis la soude ak fyab alontèm modil la.

Poukisa fil kwiv yo dwe woule nan riban plat?

Tradisyonèl fil kwiv wonn pa ka itilize dirèkteman nan modil PV; li mande deformation plastik chanje fòm kwa li yo, transfòme materyèl la soti nan yon pwofil wonn nan yon teren plat ak yon rapò presi lajè-a-epesè.

Nan pwodiksyon riban, fonksyon debaz la nan pwosesis la woule se pa senpleman "plati fil kwiv la," men reyalize ki estab lajè, epesè, bon jan kalite kwen, ak plat nan deformation kontwole. Fluctuations nan lajè ka afekte aliyman soude, epesè inegal enpak konsistans rezistans elektrik, ak dwatite pòv ka mennen nan likidasyon iregilarite ak enstab plating fèblan nan etap ki vin apre.

Se poutèt sa, pwosesis la woule riban PV mande pou kontwòl similtane sou deformation materyèl, kowòdinasyon tansyon, enspeksyon dimansyon, ak bon jan kalite sifas yo.

Pwosesis Faktori riban PV

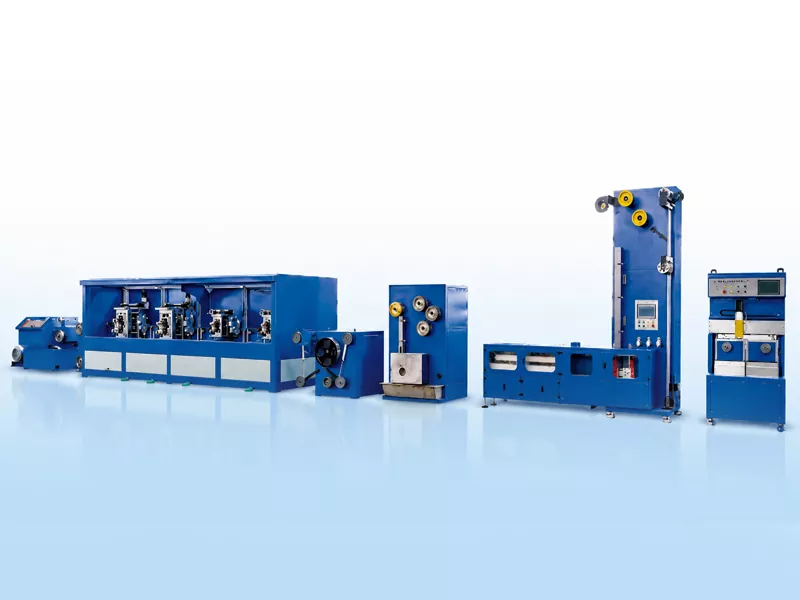

Yon tipikPV liy pwodiksyon ribanitilize fil kwiv TU1 san oksijèn kòm matyè premyè. Atravè pwosesis tankou desen fil milti-etap, woule presizyon, recuit kontinyèl, tretman flux, cho-tranpe fèblan plating, ak likidasyon otomatik, li reyalize fabrike kontinyèl nan plat, fèblan-plake riban kondiktif soti nan fil kwiv wonn.

Soti nan fil kwiv nan pwosesis fabrikasyon riban PV

Desen machin

4 Woule kanpe

Recuit

Kouch fèblan

Otomatik bobin Chang

Precision Take-up

Wonn fil kwiv → Desen fil → Precision Rolling → Recuit → Tretman Flux → Hot-plonje Tin Plating → Otomatik likidasyon

Defi Faktori kle

1. Kontwòl lajè ak epesè

Lajè a ak epesè nan riban an detèmine zòn nan kontak soude, konsistans rezistans elektrik, ak estabilite nan layout modil la. Pou pwodwi lajè, mens busbar, menm fluctuations minè pandan woule yo anplifye nan etap ki vin apre fèblan ak likidasyon.

2. Dezabiye Flatness ak Dwat

Dezabiye plat ak dwat afekte chemen an pandan plak fèblan, estabilite tansyon, ak pwòpte likidasyon. Dwat pòv lakòz teren an moute desann, ki mennen nan likidasyon inegal oswa D 'pou ajisteman nan pwosesis ki vin apre yo.

3. Recuit ak Pwopriyete mekanik

Woule bann kwiv mande pou rkwir ajiste pwopriyete mekanik yo. Ensifizan rkwir rezilta nan dite twòp, ki anpeche soude ki vin apre ak soulajman estrès nan modil la; Kontrèman, sou-annealing ka konpwomèt estabilite pwodiksyon ak konsistans dimansyon.

4. Eten Kouch Inifòmite

Plating fèblan cho-tranpe mande pou kouvri nèt sou tout pwen sifas riban an ak bor yo. Yon kouch ki twò mens afekte soudabilite, pandan y ap yon kouch twòp epè ogmante konsomasyon materyèl epi li ka afekte konsistans dimansyon.

5. Liquidation konsistans

Otomatik likidasyon afekte pa sèlman aparans pwodwi a, men tou anbalaj ki vin apre li yo, transpò, ak itilizasyon. Faktè tankou kontwòl tansyon, mekanis travès servo-kondwi, ak metòd pou chanje bobin detèmine sere likidasyon ak aliyman kwen.

Poukisa sou entènèt mezi zafè

Nan pwodiksyon kontinyèl, chèk tach manyèl pa ka bay fidbak alè sou varyasyon lajè ak epesè ki fèt pandan pwosesis la woule. Mezi lazè sou entènèt kontwole devyasyon dimansyon an tan reyèl epi bay done nan koòdone operatè a, sa ki pèmèt operatè yo ajiste paramèt pwosesis san pèdi tan.

Pou manifaktirè riban PV, valè enspeksyon sou entènèt la pa sèlman nan detekte pwodwi ki pa konfòme yo, men tou nan minimize varyasyon pakèt-a-pakèt ak amelyore konsistans nan tout pwodiksyon kontinyèl.

Gamme pwodwi tipik

Komen dimansyon fini pou busbars PV varye ant 3 a 8 mm nan lajè ak 0.2 a 0.4 mm nan epesè. Kondisyon espesifik konsènan dimansyon, tolerans, epesè kouch fèblan, ak pwopriyete mekanik yo detèmine pa konsepsyon modil, pwosesis soude, ak estanda pwodwi kliyan yo.

Konklizyon

Faktori riban PV se pa yon pwosesis ki enplike yon sèl pyès ekipman; pito, li se yon pwosesis kontinyèl, entegre ki gen ladan desen fil, woule, recuit, fèblan plating, enspeksyon, ak likidasyon. Pou fabrikasyon modil fotovoltaik segondè-efikasite, dimansyon riban ki estab, bon dwat, yon kouch fèblan inifòm, ak pwopriyete mekanik kontwole yo fondamantal pou asire bon jan kalite soude modil ak fyab alontèm.
